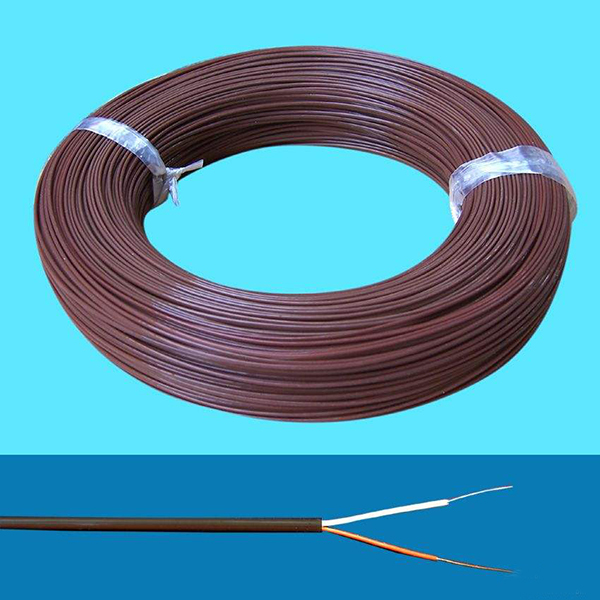

產品描述
本產品廣泛用于電力、石油、化工、冶金、國防科研等高溫范圍內的多點測溫：該電纜具有防潮、防燃、耐酸堿、耐高溫、低溫、耐老化等特點，該產品的電絕緣性能優良，具有線對屏蔽和總屏蔽的電纜能有效地防止外界干擾，提高測量精度。
一、生產執行標準 采用企業標準。
二、使用條件
1、環境溫度-60～275℃；
2、電纜敷設溫度應不低于-20℃，推薦的允許彎曲半徑；
（1）無鎧裝層的電纜應不小于電纜外徑的10倍；
（2）有鎧裝層或具有總屏蔽結構的電纜不小于電纜外徑的12倍。
三、耐高溫補償電纜產品品種及型號如表1
表1
| 型號 | 線芯材料 | 線芯型式 | 線芯截面mm2 | 導體結構 |
| 根/直徑mm | ||||
| SC KC KX NC NX JX TX | 補償導線合金絲 | 單股線芯 | 0.5 | 1/0.8 |
| 1.0 | 1/1.13 | |||
| 1.5 | 1/1.37 | |||
| 2.5 | 1/1.76 | |||
| 多股線芯（軟芯） | 0.5 | 7/0.3 | ||
| 1.0 | 7/0.43 | |||
| 1.5 | 7/0.52 |
四、技術要求
1、電壓及絕緣電阻
（1）耐高溫補償電纜成品經受50Hz、500V電壓試驗1分鐘不擊穿；
（2）耐高溫補償電纜成品線芯間及線芯與屏蔽間的絕緣電阻，在空氣溫度為15～35℃，相對溫度不超過80%時，每10米5MΩ；
（3）具有分對屏蔽或分屏蔽和總屏蔽的補償電纜成品，分屏蔽和分屏蔽間，分屏蔽和總屏蔽間的絕緣電阻不小于1MΩ·KM。
2、成品電纜的長期允許工作溫度為200℃。
五、電纜的型號、規格及外徑如表2規定
表2
| 對數 | 標稱截面mm2 | 型號 | |||||
| SC KC KX NC NX EX JX TX | |||||||
| HFF | HFFP | HFFR | HFFRP | HFPFP | HFPFPR | ||
| 1 | 0.5 | 3.3 | 3.9 | 3.5 | 4.2 | - | - |
| 1.0 | 4.2 | 5.0 | 4.5 | 5.2 | - | - | |
| 1.5 | 4.7 | 5.5 | 5.0 | 5.7 | - | - | |
| 2.5 | 6.0 | 6.8 | - | - | - | - | |
| 2 | 0.5 | 5.9 | 6.6 | 6.2 | 7.0 | 7.1 | 7.4 |
| 1.0 | 7.8 | 8.5 | 8.4 | 9.2 | 9.1 | 9.6 | |
| 1.5 | 8.7 | 9.4 | 9.4 | 10.2 | 10.0 | 10.8 | |
| 2.5 | 11.2 | 12 | - | - | 12.4 | - | |
| 3 | 0.5 | 6.2 | 7.0 | 6.6 | 7.4 | 7.5 | 7.9 |
| 1.0 | 8.3 | 9.1 | 8.9 | 9.7 | 9.5 | 10.1 | |
| 1.5 | 9.4 | 10.2 | 10.1 | 10.9 | 10.6 | 11.4 | |
| 2.5 | 11.8 | 12.6 | - | - | 13.2 | - | |
| 4 | 0.5 | 6.9 | 7.8 | 7.3 | 8.2 | 8.3 | 9.0 |
| 1.0 | 9.1 | 10 | 9.9 | 10.8 | 10.5 | 11.4 | |
| 1.5 | 10.3 | 11.2 | 11.2 | 12.1 | 11.7 | 12.7 | |
| 2.5 | 13.2 | 14.1 | - | - | 14.6 | - | |
| 5 | 0.5 | 7.7 | 8.5 | 8.2 | 9.1 | 9.4 | 9.8 |
| 1.0 | 14.9 | 15.8 | 11.3 | 12.2 | 12.0 | 12.9 | |
| 1.5 | 11.7 | 12.6 | 12.7 | 13.6 | 13.4 | 14.4 | |
| 2.5 | 13.2 | 14.1 | - | - | 16.5 | - | |
| 7 | 0.5 | 8.4 | 9.3 | 9.0 | 9.9 | 10.2 | 10.8 |
| 1.0 | 11.4 | 12.3 | 12.2 | 13.1 | 13.2 | 14.1 | |
| 1.5 | 12.8 | 13.7 | 14.0 | 14.9 | 14.6 | 15.8 | |
| 2.5 | 16.4 | 17.3 | - | - | 18.2 | - | |
| 8 | 0.5 | 9.5 | 10.4 | 10.2 | 11.1 | 11.5 | 12.2 |
| 1.0 | 12.5 | 13.4 | 13.6 | 14.5 | 14.6 | 15.6 | |
| 1.5 | 14.1 | 15 | 15.4 | 16.3 | 16.2 | 17.4 | |
| 2.5 | 18.0 | 18.8 | - | - | - | - | |
| 9 | 0.5 | 10.5 | 11.4 | 11.2 | 12.1 | 12.7 | 13.6 |
| 1.0 | 13.9 | 14.8 | 15.0 | 15.9 | 16.1 | 17.2 | |
| 1.5 | 15.7 | 16.6 | 17.0 | 17.9 | 17.9 | 19.3 | |
| 2.5 | 20.1 | 21 | - | - | 22.2 | - | |
| 10 | 0.5 | 11.4 | 12.3 | 12.2 | 13.1 | 13.8 | 14.6 |
| 1.0 | 15.0 | 15.9 | 16.3 | 17.2 | 17.4 | 18.7 | |
| 1.5 | 16.9 | 17.8 | 18.4 | 19.3 | 19.3 | 20.9 | |
| 2.5 | 21.7 | 22.6 | - | - | 24.0 | - | |
| 12 | 0.5 | 11.7 | 12.6 | 12.5 | 13.4 | 14.2 | 15.1 |
| 1.0 | 15.5 | 16.4 | 16.9 | 17.8 | 18.0 | 19.4 | |
| 1.5 | 17.5 | 18.4 | 19.1 | 20.0 | 20.0 | 21.6 | |
| 2.5 | 22.4 | 23.3 | - | - | 24.9 | - | |
六、訂貨須知
1、訂貨時務必注明產品名稱、型號、對數、耐溫等級、數量等；
2、成品電纜成圈長度為100m，成盤長度應不小于100m，長度計量誤差不超過0.5%；
3、根據雙方協議允許任何長度交貨。
