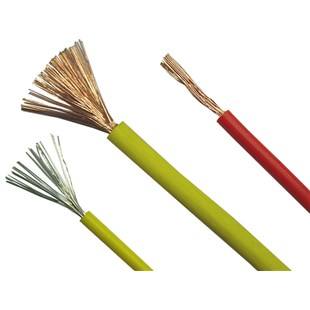

產品描述
用途：
用于高溫條件下無線電裝置的內部電器連接
采用軍用標準：GJB773A/12A-19A-200
GJB773A/20-23-200
特點：耐高溫、耐低溫。
主要技術特性：
絕緣電阻：≮105MΩ·km
工作電壓：（分二檔）
500v(AC)
250v(AC)
結構數據
產品說明:
|
導電線芯 | 絕緣標稱厚度 | 電線***大外徑 | ||||||
標稱截面mm2 | 根數×單絲外徑mm | 標稱截面 | AF-250 | AF-250 | AF-250 | |||
250V | 500V | 250V | 500V | 250V | 500V | |||
0.013 | 7×0.05 | 0.15 | 0.20 | 0.30 | 0.60 | 0.85 | 1.10 | 1.50 |
0.035 | 7×0.08 | 0.24 | 0.20 | 0.30 | 0.70 | 0.90 | 1.20 | 1.60 |
0.05 | 7×0.10 | 0.30 | 0.20 | 0.30 | 0.75 | 1.00 | 1.25 | 1.70 |
0.070 | 或7×0.12 | 0.36 | 0.20 | 0.30 | 0.90 | 1.10 | 1.45 | 1.80 |
0.10 | 或7×0.14 | 0.42 | 0.20 | 0.30 | 0.90 | 1.10 | 1.45 | 1.80 |
0.14 | 或7×0.16 | 0.50 | 0.20 | 0.30 | 1.00 | 1.20 | 1.55 | 1.90 |
0.20 | 或7×0.20 | 0.60 | 0.20 | 0.03 | 1.40 | 1.60 | 1.95 | 2.30 |
0.35 | 或7×0.26 | 0.80 | 0.20 | 0.30 | 1.40 | 1.60 | 1.95 | 2.30 |
0.50 | 或7×0.30 | 0.90 | 0.20 | 0.30 | 1.50 | 1.75 | 2.05 | 2.50 |
0.80 | 或7×0.37 | 0.10 | 0.30 | 2.00 | 2.90 | |||
1.00 |
| 1.30 | 0.35 | 2.30 | 3.20 | |||
1.20 | 19×0.28 | 1.40 | 0.35 | 2.45 | 3.40 | |||
1.50 | 19×0.32 | 1.60 | 0.35 | 2.60 | 3.60 | |||
2.00 | 19×0.37 | 1.85 | 0.35 | 3.00 | 3.90 | |||
2.50 | 或7×0.41 | 2.34 | 0.35 | 3.50 | 4.40 | |||
3.00 | 49×0.28 | 2.52 | 0.35 | 3.80 | 4.70 | |||
4.00 | 19×0.32 | 2.88 | 0.35 | 4.20 | 5.10 | |||
6.00 | 19×0.39 | 3.51 | 0.35 | 4.80 | 5.70 | |||
交貨長要求:
1、電線制造長度100米;允許長度不小于50米的短頭交貨,其數量應不超過總交貨長度的20%;
2、根據雙方協議可任何長度交貨.
